Remont silnika: jak dobrać panewki główne i korbowodowe?

Prawidłowy dobór panewek decyduje o trwałości jednostki napędowej po regeneracji oraz o zachowaniu właściwego ciśnienia oleju w całym układzie smarowania. Wykorzystanie precyzyjnych narzędzi pomiarowych oraz ścisłe stosowanie się do tabel selekcji producenta eliminuje ryzyko przedwczesnego zatarcia wału korbowego. Inwestycja w wysokiej jakości podzespoły zapewnia bezawaryjną pracę silnika w ekstremalnych warunkach obciążenia polowego.

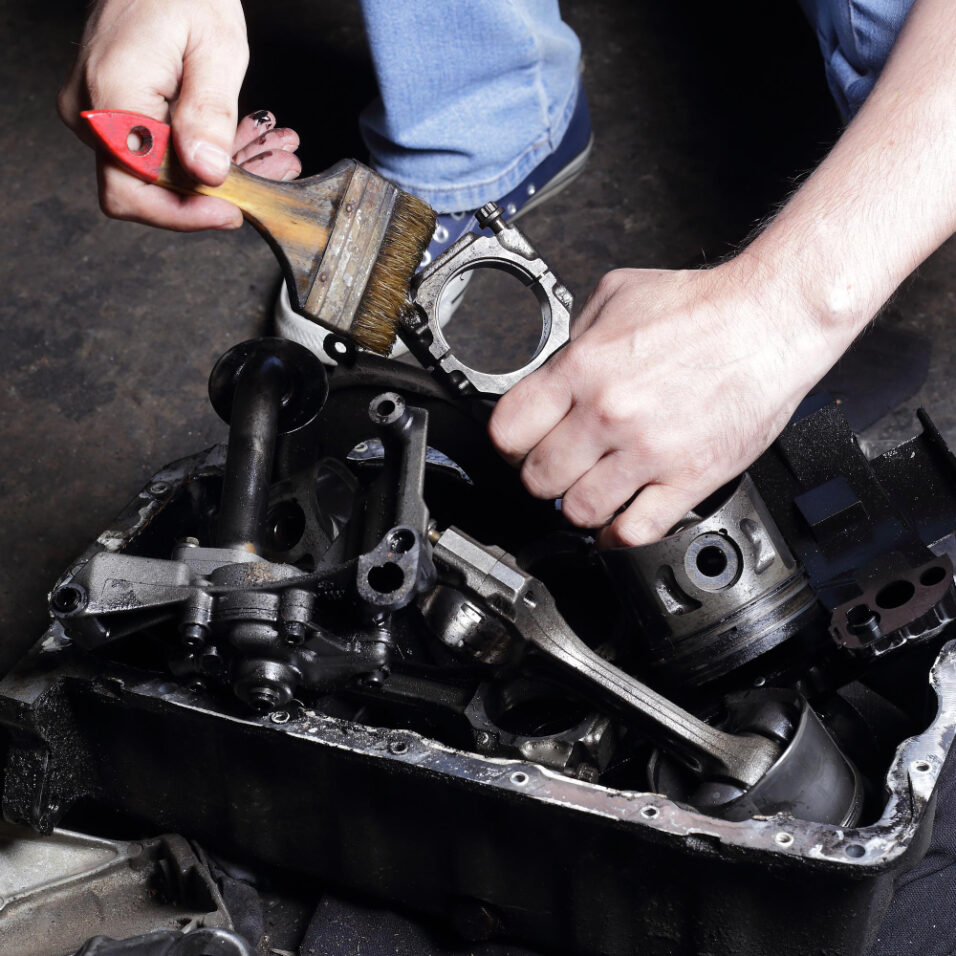

Czym są panewki i jaką funkcję pełnią w jednostce napędowej?

Panewki to precyzyjne łożyska ślizgowe, które redukują tarcie między ruchomym wałem korbowym a elementami stałymi bloku silnika oraz korbowodami. Stanowią one element pośredniczący, który umożliwia swobodny obrót wału dzięki wytworzeniu tzw. filmu olejowego pod ciśnieniem. Panewki przejmują ogromne siły dynamiczne generowane podczas suwu pracy każdego tłoka, zapobiegając bezpośredniemu kontaktowi metalu z metalem.

Konstrukcja nowoczesnych panewek opiera się na technologii wielowarstwowej, co zapewnia im odpowiednią plastyczność i odporność na zmęczenie materiału. Stalowa taśma stanowi bazę konstrukcyjną, na którą nanosi się warstwy brązu, cyny lub aluminium. Warstwa wierzchnia posiada zdolność wchłaniania drobnych zanieczyszczeń, co chroni czopy wału korbowego przed zarysowaniem w przypadku pojawienia się opiłków w oleju.

W silnikach rolniczych o dużym momencie obrotowym panewki są szczególnie narażone na zużycie zmęczeniowe. Stabilna praca układu korbowo-tłokowego zależy od zachowania mikronowych luzów, które projektanci ustalają dla każdego modelu silnika indywidualnie.

Typowa struktura panewki obejmuje następujące elementy:

• stalowy grzbiet zapewniający sztywność osadzenia w gnieździe,
• warstwa nośna wykonana ze stopów o wysokiej przewodności cieplnej,
• warstwa barierowa zapobiegająca dyfuzji składników stopowych,
• miękka warstwa ślizgowa odpowiedzialna za współpracę z czopem wału.

Jakie są najczęstsze przyczyny i objawy zużycia panewek?

Główną przyczyną degradacji panewek jest przerwanie filmu olejowego spowodowane niskim ciśnieniem smarowania lub silnym zanieczyszczeniem środka smarnego. Proces ten prowadzi do gwałtownego wzrostu temperatury w strefie tarcia, co skutkuje wytopieniem warstwy ślizgowej i w konsekwencji zatarciem łożyska. Sklep z częściami do ciągników Agropol24 dostarcza komponenty zamienne, które są niezbędne w przypadku stwierdzenia pierwszych objawów awarii układu korbowego.

Objawy zużycia panewek są zazwyczaj słyszalne jako metaliczne, rytmiczne stukanie dochodzące z dolnej części bloku silnika. Dźwięk ten nasila się wraz ze wzrostem temperatury oleju, ponieważ rzadszy płyn gorzej wypełnia nadmiarowe luzy między czopem a panewką. Spadek ciśnienia oleju na biegu jałowym jest krytycznym sygnałem ostrzegawczym, który informuje o ucieczce oleju przez zbyt duże szczeliny w łożyskach głównych.

Długotrwała praca z nadmiernymi luzami prowadzi do zjawiska “obracania panewki”, co trwale niszczy gniazdo w korbowodzie lub bloku. W takiej sytuacji konieczna jest wymiana całych podzespołów, co znacząco podnosi koszty remontu. Regularna analiza obecności opiłków w filtrze oleju pozwala na wczesne wykrycie procesu łuszczenia się warstwy babbittowej.

Do kluczowych czynników przyspieszających zużycie zalicza się:

• stosowanie olejów o niewłaściwej lepkości i specyfikacji,
• przedostawanie się paliwa lub płynu chłodniczego do układu smarowania,
• przeciążanie zimnego silnika przed uzyskaniem temperatury roboczej,
• awarie pompy olejowej lub zaworu przelewowego.

Jak prawidłowo zmierzyć wał korbowy przed doborem panewek?

Prawidłowy pomiar wału korbowego wymaga weryfikacji średnicy każdego czopu w trzech miejscach wzdłuż jego osi oraz w dwóch prostopadłych do siebie płaszczyznach. Taka procedura pozwala na precyzyjne wykrycie owalizacji powierzchni oraz stożkowatości, które dyskwalifikują wał z dalszego użytku bez obróbki szlifierskiej. Wszystkie pomiary muszą być wykonywane w temperaturze pokojowej (ok. 20°C), aby uniknąć błędów wynikających z rozszerzalności cieplnej metalu.

Dobierając nowe części do ciągników rolniczych, należy porównać uzyskane wyniki z danymi nominalnymi zawartymi w instrukcji warsztatowej. Jeśli zużycie czopu przekracza dopuszczalne normy (zazwyczaj 0,02-0,05 mm w zależności od silnika), konieczne jest szlifowanie wału na tzw. pierwszy lub drugi podwymiar. Każdy szlif wymaga zastosowania panewek o zwiększonej grubości, oznaczanych jako +0,25 mm, +0,50 mm itd.

Przed pomiarem każdy czop należy dokładnie oczyścić z osadów i resztek starego oleju za pomocą rozpuszczalnika. Najmniejsza rysa lub zanieczyszczenie na powierzchni roboczej może sfałszować wynik i doprowadzić do błędnego doboru klasy panewki. Wyniki pomiarów warto zapisać w formie tabeli, przypisując każdemu czopowi konkretne wartości średnicy.

Dlaczego mikrometr jest niezbędny do precyzyjnej diagnostyki?

Mikrometr zewnętrzny zapewnia dokładność odczytu do 0,01 mm lub nawet 0,001 mm, co jest standardem wymaganym przy pasowaniu łożysk ślizgowych. Suwmiarka, ze względu na swoją konstrukcję i błąd pomiarowy, nie nadaje się do weryfikacji średnic czopów wału korbowego. W silnikach takich jak Perkins, gdzie montowane są oryginalne części Massey Ferguson, tolerancje montażowe są niezwykle wąskie.

Zastosowanie mikrometru pozwala na wykrycie mikroskopijnych nierówności, które przy dużych prędkościach obrotowych niszczą film olejowy. Precyzyjna diagnostyka narzędziowa jest jedynym sposobem na uniknięcie błędów, które skutkują ponownym remontem silnika po kilku godzinach pracy. Inwestycja w rzetelny pomiar jest fundamentem skutecznej regeneracji jednostki napędowej.

Jakie parametry czopu decydują o wyborze selekcji panewek?

O wyborze konkretnej selekcji panewek decyduje rzeczywista średnica czopu oraz klasa wymiarowa gniazda w korbowodzie lub bloku, oznaczona często kodem literowym lub kolorystycznym. Producenci maszyn tacy jak Claas stosują systemy selektywnego montażu, gdzie części zamienne Claas muszą być dobierane zgodnie z tabelą kodowania kolorów. Zapewnia to uzyskanie idealnego luzu olejowego, niezależnie od odchyłek produkcyjnych wału.

Poniższa tabela przedstawia przykładowy schemat doboru panewek korbowodowych w oparciu o selekcję wymiarową:

Stosowanie tabel selekcji eliminuje konieczność ręcznego pasowania części i przyspiesza proces montażu przy zachowaniu najwyższej precyzji technicznej.

Jak dobrać odpowiednie panewki przy użyciu książki serwisowej?

Dobór panewek rozpoczyna się od odczytania oznaczeń fabrycznych wybitych na wale korbowym oraz na kadłubie silnika. Te kody alfanumeryczne wskazują, w jakich tolerancjach wymiarowych została wykonana dana sztuka podzespołu w fabryce. Książka serwisowa zawiera macierz selekcji, która po skrzyżowaniu kodu wału i kodu gniazda wskazuje konkretny numer katalogowy lub kolor panewki przeznaczonej do montażu.

W przypadku silników, które przeszły już proces szlifowania, proces doboru ulega uproszczeniu. Szlifierz określa końcowy wymiar czopu (np. pierwszy podwymiar R1), a mechanik zamawia komplet panewek nadwymiarowych o grubości zwiększonej o 0,25 mm. Ważne jest, aby każda para panewek pochodziła od tego samego producenta, co gwarantuje jednolitość materiałową i wymiarową łożysk.

Współczesne katalogi elektroniczne Agropol24 umożliwiają dobór części na podstawie numeru seryjnego silnika. Pozwala to na uniknięcie pomyłek w jednostkach, które w trakcie produkcji przechodziły modyfikacje konstrukcyjne układu korbowego. Precyzyjne dane techniczne są kluczem do odtworzenia fabrycznych parametrów pracy silnika.

Na co zwrócić uwagę podczas montażu nowych panewek?

Montaż nowych panewek wymaga zachowania sterylnej czystości wszystkich podzespołów oraz otoczenia roboczego. Nawet najmniejsze ziarnko piasku lub pył metaliczny uwięziony pod panewką spowoduje jej deformację i powstanie punktowego przegrzania. Należy sprawdzić drożność wszystkich kanałów olejowych w wale korbowym za pomocą sprężonego powietrza i dedykowanych wyciorów przed osadzeniem wału w bloku.

Podczas osadzania panewek w gniazdach trzeba zwrócić uwagę na prawidłowe ułożenie zamków (wypustek ustalających), które zapobiegają przemieszczaniu się łożyska. Powierzchnie robocze panewek należy pokryć specjalnym olejem montażowym o wysokiej przyczepności, co chroni silnik podczas pierwszych sekund pracy przed dotarciem oleju z pompy. Śruby korbowodowe muszą być dokręcone kluczem dynamometrycznym z momentem zgodnym ze specyfikacją, a w wielu przypadkach również o dodatkowy kąt obrotu.

Po zamontowaniu wału i dokręceniu pokryw należy wykonać test swobody obrotu. Prawidłowo spasowany wał powinien obracać się płynnie pod naciskiem dłoni, bez wyczuwalnych zacięć czy oporów. Ostatnim krokiem jest pomiar luzu osiowego wału za pomocą czujnika zegarowego, co gwarantuje, że pierścienie oporowe zostały dobrane poprawnie.

FAQ – Najczęściej zadawane pytania dotyczące panewek

1. Czy można wymienić panewki bez szlifowania wału?
Jest to dopuszczalne tylko wtedy, gdy pomiary mikrometrem potwierdzają, że czopy trzymają nominalne wymiary, nie są owalne i nie posiadają zarysowań wyczuwalnych pod paznokciem. W przeciwnym razie nowa panewka ulegnie zniszczeniu w bardzo krótkim czasie.

2. Co oznacza kolorowe oznaczenie na boku panewki?
Kolory (np. czerwony, niebieski, czarny) oznaczają konkretne klasy grubości panewki w obrębie tego samego wymiaru nominalnego. Pozwalają one na bardzo precyzyjne skompensowanie mikronowych różnic w obróbce wału i bloku silnika.

3. Dlaczego panewka się obraca w korbowodzie?
Obrócenie panewki jest wynikiem zaniku smarowania, co powoduje zatarcia i “zespawanie” łożyska z wałem. Siła obrotowa wału zrywa wtedy zamek ustalający panewki, niszcząc bezpowrotnie gniazdo korbowodu.

4. Czy panewki główne i korbowodowe wymienia się zawsze w komplecie?
Podczas remontu kapitalnego silnika wymiana wszystkich panewek jest standardem technologicznym. Stanowią one układ naczyń połączonych w systemie smarowania, więc pozostawienie zużytych panewek głównych spowoduje ucieczkę ciśnienia i szybsze zużycie nowych panewek korbowodowych.

Podsumowanie

Prawidłowy dobór panewek głównych i korbowodowych to proces oparty na precyzyjnych pomiarach i ścisłej weryfikacji danych technicznych. Wykorzystanie mikrometru oraz tabel selekcji producenta pozwala na uzyskanie optymalnego luzu olejowego, który jest warunkiem bezawaryjnej pracy silnika rolniczego. Dzięki wysokiej jakości częściom zamiennym z Agropol24 oraz zachowaniu reżimu technologicznego podczas montażu, regenerowana jednostka napędowa odzyskuje swoją fabryczną wydajność i trwałość.
