Jak wybrać kamery do kombajnów?

Kombajn ma kilka metrów długości, wysoką kabinę i mnóstwo martwych pól, których żadne lusterko nie pokryje. Kamera to jedno z tych akcesoriów, które szybko przestają być dodatkiem, a stają się codziennym narzędziem pracy. Pytanie, które wraca przy każdym zakupie, brzmi jednak, czy postawić na system przewodowy, czy bezprzewodowy. Odpowiedź zależy mniej od mody, a bardziej od tego, do czego dokładnie kamera ma służyć w Twojej maszynie.

Po co kombajnowi kamera?

Największym problemem przy dużych maszynach żniwnych jest widoczność. Operator siedzący wysoko w kabinie nie widzi tego, co dzieje się bezpośrednio za maszyną, przy rurze wysypowej podczas rozładunku ziarna na przyczepę, ani stanu napełnienia zbiornika bez odwracania się co chwilę. Kamera daje stały podgląd tych miejsc na monitorze w kabinie, co przekłada się na bezpieczniejsze cofanie, precyzyjniejsze podstawianie przyczepy pod rurę wysypową oraz mniej ryzyka najechania na przeszkodę, której z fotela po prostu nie widać.

To właśnie od tego, gdzie i do czego kamera ma służyć, warto zacząć wybór między systemem przewodowym a bezprzewodowym, bo każde z tych zastosowań ma inne wymagania co do stabilności obrazu i łatwości montażu.

Jak działają bezprzewodowe kamery do kombajnów?

W systemie przewodowym kamera łączy się z monitorem fizycznym kablem sygnałowym, najczęściej ze złączem 4-pinowym, poprowadzonym przez konstrukcję maszyny do kabiny. Zaletą jest tu przede wszystkim stabilność. Obraz nie zanika, nie ma opóźnień ani zakłóceń wynikających z interferencji radiowej, bo sygnał płynie fizycznym przewodem, a nie falą.

Wadą jest sam montaż. Kombajn to długa maszyna z wieloma osłonami, przegubami i ruchomymi elementami, więc poprowadzenie kabla od kamery z tyłu maszyny aż do wnętrza kabiny bywa czasochłonne i wymaga przemyślenia trasy, żeby przewód nie ocierał się o ruchome części i nie uległ przetarciu w trakcie sezonu.

Jak działają przewodowe kamery do kombajnów?

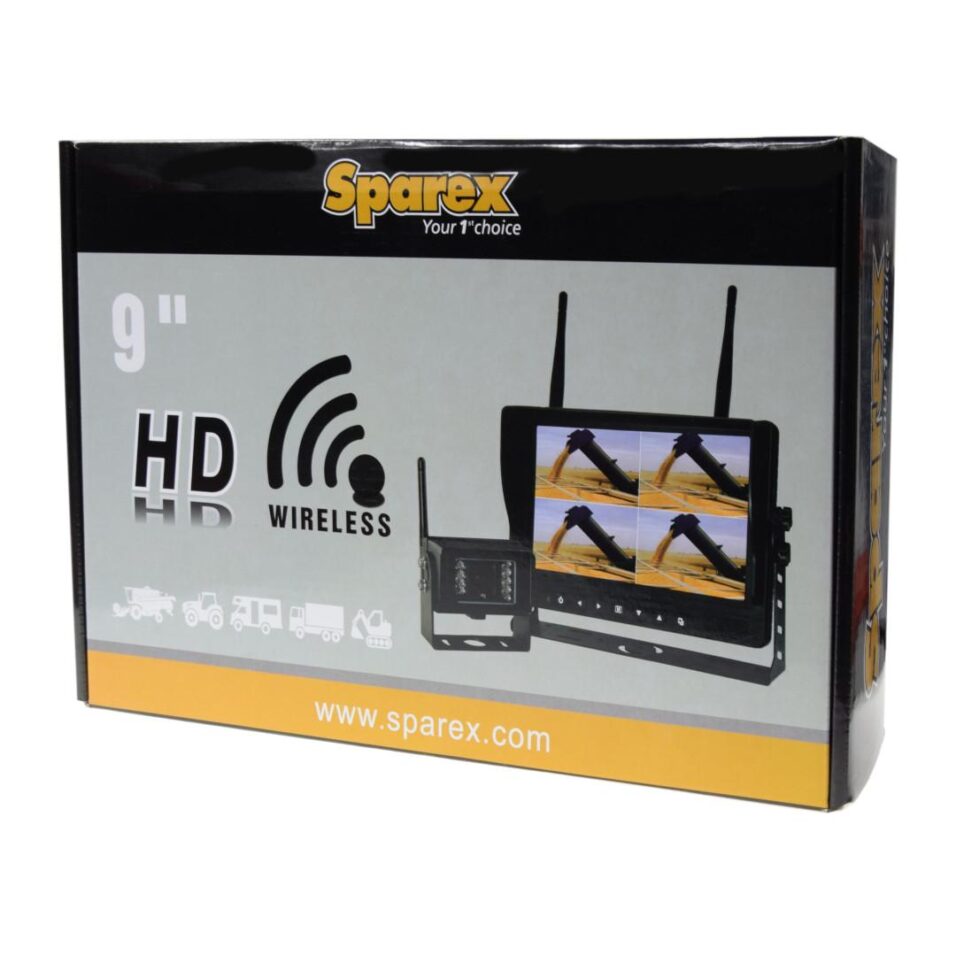

System bezprzewodowy przesyła obraz z kamery do monitora drogą radiową, bez fizycznego połączenia. Kamera i monitor mają wbudowane antenki, a cały zestaw łączy się automatycznie po włączeniu zasilania. Największą zaletą jest tu prostota montażu, bo nie trzeba prowadzić żadnego kabla przez konstrukcję maszyny, wystarczy podłączyć kamerę do zasilania w miejscu, gdzie ją montujesz.

To rozwiązanie sprawdza się też, gdy chcesz przekładać kamerę między maszynami w gospodarstwie, na przykład z kombajnu na ciągnik po zakończeniu żniw. Wadą bezprzewodowych systemów bywa wrażliwość na zakłócenia elektromagnetyczne i ograniczony zasięg, co w niektórych warunkach potrafi dać się we znaki.

Przewodowa czy bezprzewodowa – co ma większe znaczenie w kombajnie?

Kombajn to specyficzne środowisko dla elektroniki. Silnik i alternator generują silne pole elektromagnetyczne, zwłaszcza przy wysokich obrotach, co może wprowadzać zakłócenia w postaci pasków czy szumu na obrazie z kamery bezprzewodowej. System przewodowy jest tu z natury bardziej odporny, bo sygnał nie musi przebijać się przez to pole na fali radiowej.

Metalowa konstrukcja kombajnu, w tym zbiornik ziarna i osłony, dodatkowo tłumi sygnał radiowy, więc zasięg deklarowany przez producenta w otwartej przestrzeni bywa krótszy niż w praktyce, gdy antenka nadajnika znajduje się za dużą metalową płaszczyzną. Przy krótkich odległościach, typowych dla kamery cofania czy kamery na zbiorniku, zwykle nie stanowi to problemu, ale przy dłuższych trasach sygnału, na przykład od kamery na hederze do kabiny, przewodowe połączenie bywa pewniejsze.

Drugim czynnikiem jest opóźnienie obrazu. Systemy przewodowe przesyłają obraz praktycznie bez zwłoki, podczas gdy tańsze systemy bezprzewodowe potrafią mieć zauważalne opóźnienie rzędu ułamka sekundy. Przy cofaniu w ciasnej przestrzeni czy manewrowaniu obok innych osób w polu, ta różnica ma znaczenie dla bezpieczeństwa.

Trzeci czynnik to warunki pracy. Żniwa to wiele godzin w pełnym słońcu, w chmurze kurzu i przy stałych wibracjach maszyny. Oba typy systemów, przy dobrej jakości wykonania, radzą sobie z tymi warunkami podobnie dobrze, więc różnica sprowadza się głównie do stabilności samego przesyłu sygnału, a nie do odporności mechanicznej kamery.

Który system do jakiego zastosowania w kombajnie?

Kamera tylna, służąca głównie do cofania i parkowania, to miejsce, gdzie przewód da najbardziej stabilny i pewny obraz, bo to newralgiczny moment pod względem bezpieczeństwa, a odległość do kabiny jest w pełni pokonywalna kablem prowadzonym wzdłuż konstrukcji.

Kamera na zbiorniku ziarna, pokazująca poziom napełnienia, sprawdza się dobrze w wersji bezprzewodowej, bo odległość od kabiny jest krótka, a montaż bez kabla jest szybszy i wygodniejszy przy ewentualnym przestawianiu kamery.

Kamera na rurze wysypowej, kontrolująca przeładunek na przyczepę, wymaga stabilnego obrazu bez opóźnień, bo operator musi precyzyjnie trafić strumieniem ziarna w skrzynię przyczepy. Tu przewodowe rozwiązanie zwykle daje pewniejszy efekt, choć dobrej klasy system bezprzewodowy również się sprawdzi, jeśli maszyna nie ma nietypowo rozbudowanej konstrukcji ekranującej sygnał.

Kamera na przyczepie towarzyszącej, na przykład podczas transportu, to naturalne miejsce dla systemu bezprzewodowego, bo prowadzenie kabla między dwoma oddzielnymi pojazdami po prostu nie wchodzi w grę.

Na co zwrócić uwagę przy zakupie zestawu?

Technologia AHD zapewnia wyraźnie lepszy obraz niż starsze standardy CVBS, więc przy wyborze zestawu warto sprawdzić, czy kamera i monitor są ze sobą kompatybilne pod tym względem. Klasa szczelności IP67 to standard, którego nie warto obniżać, bo kamera musi znosić mycie maszyny, deszcz i kurz bez utraty parametrów. Diody podczerwieni (IR) przydają się przy pracy do późnych godzin, typowej dla szczytu sezonu żniwnego.

Jeśli w kombajnie jest już zamontowany fabryczny monitor obsługujący dodatkowe kamery, na przykład w systemach takich jak Fendt Data4 czy podobnych rozwiązaniach stosowanych w maszynach Claas i Massey Ferguson, sprawdź wcześniej, czy potrzebujesz przejściówki, zanim zamówisz kamerę ze standardowym złączem 4-pin.

Sam monitor warto zamocować w miejscu, które nie ogranicza widoczności i jest wygodne dla operatora, na przykład na uchwycie do terminala lub tabletu zamiast prowizorycznie kleić go do szyby.

FAQ – Najczęściej zadawane pytania

Czy system bezprzewodowy traci obraz w metalowej kabinie kombajnu?

Metalowa konstrukcja maszyny może osłabiać sygnał radiowy, zwłaszcza na dłuższych trasach, na przykład od hederu do kabiny. Przy krótszych odległościach, jak kamera na zbiorniku czy przy tylnej ścianie maszyny, dobrej jakości system bezprzewodowy zwykle działa bez problemu.

Czy da się przenosić kamerę bezprzewodową między kombajnem a ciągnikiem?

Tak, to jedna z głównych zalet systemów bezprzewodowych. Wystarczy podłączyć kamerę do zasilania w nowym miejscu, bez konieczności prowadzenia kabla przez inną maszynę, co szczególnie przydaje się w gospodarstwach korzystających z jednego zestawu na kilku pojazdach.

Ile kamer warto zamontować w kombajnie?

Większość gospodarstw zaczyna od jednej kamery tylnej do cofania, a w miarę potrzeb dokłada kolejne, na przykład na rurę wysypową przy intensywnym rozładunku na przyczepy w trakcie jazdy. Monitor z obsługą kilku kanałów pozwala przełączać się między obrazami bez konieczności wymiany całego zestawu przy każdym dodatkowym montażu.

Jeśli już wiesz, który system pasuje do Twojego zastosowania, sprawdź pełną ofertę kamer do maszyn rolniczych w Agropol24, w tym zestawy przewodowe i bezprzewodowe kompatybilne z kombajnami różnych marek. Instrukcję samego montażu znajdziesz w naszym poradniku jak zamontować kamerę w kombajnie, a jeśli wyposażasz w kamery także ciągnik, przyda się też wpis o montażu kamer w ciągnikach i maszynach rolniczych.
